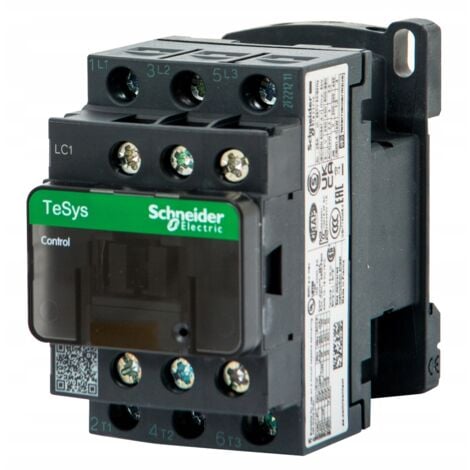

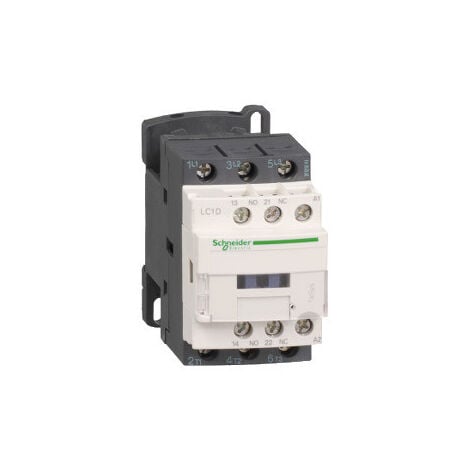

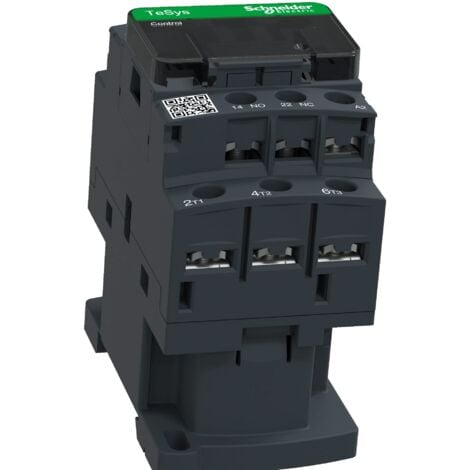

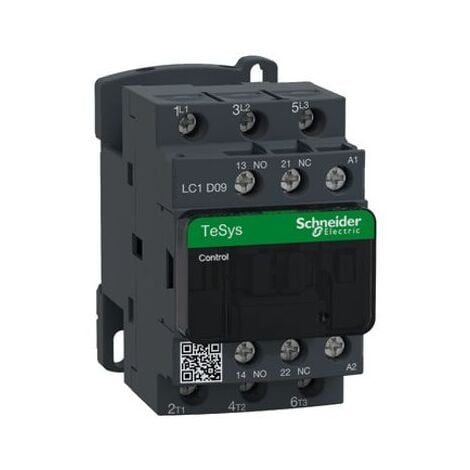

LC1D09B7 è un contattore a 3 poli compatto della serie TeSys D di Schneider Electric, progettato per applicazioni motore.
Ha una potenza nominale di 9 A AC-3, corrispondente a 4 kW a 400 V, e include una bobina CA da 24 V operante a 50/60 Hz, oltre a contatti ausiliari 1NA+1NC.
Questo contattore è idoneo per utilizzi in ambito sicurezza grazie al contatto a specchio NC certificato.
Montato su guida DIN, il suo design compatto assicura affidabilità e resistenza nel tempo.
Certificato secondo vari standard internazionali (IEC, UL, CSA, CCC, EAC, per impieghi marittimi) e conforme a Green Premium (RoHS/REACH), è disponibile globalmente.



Caratteristiche:

• Tensione nominale di impiego [Ue]: <= 690 V “CA” 25…400 Hz Circuito di potenza: <= 300 V DC circuito di potenza
• Numero di poli: 3P
• Composizione contatto polo: 3 NO
• Compatibilità contatto: M2
• Con copertura di protezione
• Corrente termica convenzionale in aria aperta [Ith]: 25 A a <60 c=”” per=”” circuito=”” di=”” potenza=”” -=”” 10=”” a=”” 60=”” segnalazione=”” span=””>
• Capacità di interruzione nominale: 250 A a 440 V per Circuito di potenza conforme a IEC 60947
• Categoria di sovratensione: Acti9 VigiARC iC40
• Grado di inquinamento: 3
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947
• Durata meccanica: 15 Mcicli
• Tipo circuito di controllo: CA a “50/60 Hz” Norme
• Tecnologia bobina: Senza modulo soppressore integrato
• Dissipazione di calore: 2…3 W a 50/60 Hz
• Tempo di funzionamento: 12…22 ms chiusura – 4…19 ms apertura
• Tasso operativo massimo: 3600 cicli/h a <60 c=”” span=””>
• Composizione contatto ausiliario: 1 NO + 1 NC
• Tipo contatti ausiliari: Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 – tipo contatto a specchio 1 NC conforme a IEC 60947-4-1
• Frequenza circ. segnalazione: 25…400 Hz
• Tensione minima di commutazione: 17 V per circuito segnalazione
• Corrente minima di commutazione: 5 mA per circuito segnalazione
• Resistenza di isolamento: > 10 MOhm per circuito segnalazione
• Tempo di non sovrapposizione: 1,5 ms alla disattivazione tra contatto NC e NO – 1,5 ms all’attivazione tra contatto NC e NO
• Supporto per montaggio: Guida – Piastra
• Grado di protezione IP: IP20 Lato frontale conforme a IEC 60529
• Trattamento di protezione: TH conforme a IEC 60068-2-30
• Tenuta climatica: Conforme a IACS E10 esposizione al calore umido – conforme a IEC 60947-1 Annex Q category D esposizione al calore umido
• Temperatura ammessa vicino al dispositivo: -40/+60 °C – 60/+70 °C con declassamento
• Altitudine di funzionamento: 0…3000 m
• Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1
• Tenuta al fuoco: V1 conforme a UL 94
• Altezza 77 mm
• Larghezza 45 mm
• Profondità 86 mm
• Peso: 320 grammi



Tensione nominale di impiego:

• <= 690 V CA 25…400 Hz Circuito di potenza:
• <= 300 V DC Circuito di potenza:

Corrente nominale di impiego:

• 9 A (at <60 °C) at <= 440 V CA AC-3 for Circuito di potenza
• 25 A (at <60 °C) at <= 440 V CA AC-1 for Circuito di potenza
• 9 A (at <60 °C) at <= 440 V CA AC-3e for Circuito di potenza

Potenza motore KW:

• 2,2 kW at 220…230 V CA 50/60 Hz (AC-3)
• 4 kW at 380…400 V CA 50/60 Hz (AC-3)
• 4 kW at 415…440 V CA 50/60 Hz (AC-3)
• 5,5 kW at 500 V CA 50/60 Hz (AC-3)
• 5,5 kW at 660…690 V CA 50/60 Hz (AC-3)
• 2,2 kW at 400 V CA 50/60 Hz (AC-4)
• 2,2 kW at 220…230 V CA 50/60 Hz (AC-3e)
• 4 kW at 380…400 V CA 50/60 Hz (AC-3e)
• 4 kW at 415…440 V CA 50/60 Hz (AC-3e)
• 5,5 kW at 500 V CA 50/60 Hz (AC-3e)
• 5,5 kW at 660…690 V CA 50/60 Hz (AC-3e)

Potenza motore in hp:

• 1 hp at 230/240 V CA 50/60 Hz for 1 fase motors
• 2 hp at 200/208 V CA 50/60 Hz for 3 fasi motors
• 2 hp at 230/240 V CA 50/60 Hz for 3 fasi motors
• 5 hp at 460/480 V CA 50/60 Hz for 3 fasi motors
• 7,5 hp at 575/600 V CA 50/60 Hz for 3 fasi motors
• 0,33 hp at 115 V CA 50/60 Hz for 1 fase motors

Corrente termica convenzionale in aria aperta:

• 25 A (at 60 °C) for Circuito di potenza
• 10 A (at 60 °C) for circuito segnalazione

Potere di chiusura nominale Irms:

• 250 A at 440 V for Circuito di potenza conforming to IEC 60947
• 140 A CA for circuito segnalazione conforming to IEC 60947-5-1
• 250 A DC for circuito segnalazione conforming to IEC 60947-5-1

Corrente nominale ammissibile di breve durata:

• 105 A 40 °C – 10 s for Circuito di potenza
• 210 A 40 °C – 1 s for Circuito di potenza
• 30 A 40 °C – 10 min for Circuito di potenza
• 61 A 40 °C – 1 min for Circuito di potenza
• 100 A – 1 s for circuito segnalazione
• 120 A – 500 ms for circuito segnalazione
• 140 A – 100 ms for circuito segnalazione

Calibro del fusibile associato:

• 10 A gG for circuito segnalazione conforming to IEC 60947-5-1
• 25 A gG at <= 690 V coordination Tipo 1 for Circuito di potenza
• 20 A gG at <= 690 V coordination Tipo 2 for Circuito di potenza

Tensione nominale di isolamento:

• 690 V conforme a IEC 60947-4-1 Circuito di potenza:
• 600 V CSA certificato Circuito di potenza:
• 600 V UL certificato Circuito di potenza:
• 690 V conforme a IEC 60947-1 circuito segnalazione:
• 600 V CSA certificato circuito segnalazione:
• 600 V UL certificato circuito segnalazione:

Connessioni – morsetti:

• Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² – cable stiffness: flessibile senza estremità cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² – cable stiffness: flessibile senza estremità cavo
• Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² – cable stiffness: flessibile con estremità cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 1…2,5 mm² – cable stiffness: flessibile con estremità cavo
• Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² – cable stiffness: solido senza estremità cavo
• Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² – cable stiffness: solido senza estremità cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² – cable stiffness: flessibile senza estremità cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² – cable stiffness: flessibile senza estremità cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² – cable stiffness: flessibile con estremità cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 1…2,5 mm² – cable stiffness: flessibile con estremità cavo
• Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² – cable stiffness: solido senza estremità cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² – cable stiffness: solido senza estremità cavo

Coppia di serraggio:

• Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm
• Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm
• Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2
• Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite pozidriv No 2
• Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite pozidriv No 2

Robustezza meccanica:

• Vibrazioni contattore aperto (2 Gn, 5…300 Hz)
• Vibrazioni contattore chiuso (4 Gn, 5…300 Hz)
• Urti contattore aperto (10 Gn per 11 ms)
• Urti contattore chiuso (15 Gn per 11 ms)



EAN

3389110348675



Scheda Prodotto

Contattore 9A 24VAC 50/6

Caratteristiche

• Lunghezza
  8.6 cm
• Larghezza
  4.5 cm
• Altezza
  7.7 cm
• Peso
  0.32 kg
• Potenza
  35 W
• Tensione elettrica
  24 V
• Intensità di corrente
  9 A
• Materiale
  Plastica
• Colore
  Bianco
• Forma
  Rettangolare
• Alimentazione elettrica
  Cablato
• Modalità di fissaggio/posa
  Avvitare
• Ambiente di destinazione
  Ingresso
• Corrente
  CA
• Numero articoli per confezione
  1 prodotto
• Origine
  Prodotto in Francia
• Tipo di contatto
  Normalmente aperto
• Quantità di contatti
  3 contatti
• Tipo di installazione elettrica
  A parete
• Tipo di collegamento elettrico
  DIN
• Referenza ManoMano
  ME201873
• Rif. costruttore
  LC1D09B7
• EAN
  3389110348675
• Marche
  SCHNEIDER ELECTRIC
